工控機主板的供電單元,也被稱為電源模塊,負責為主板提供電力。即使是一款的主板,若沒有得到穩定的供電,也會無法正常運行。
電源模塊通常由多個組件組成,包括變壓器、整流器、電容器等。其主要功能是將交流電轉換成適合工控機主板使用的直流電。同時,電源模塊還負責過濾電源中的噪聲和雜波,以確保主板穩定運行。
工控機主板的供電部分可以分成3個:輸人部分、控制部分和輸出部分。
1、輸人部分
目前工業上使用的絕大部分工控機的主板CPU是從I2V直接取電,早期的可能會從5V取電,通常主板采用I2V供電以及24PIN+8PIN輸入端口,直接連接到主板上,給主板以及其他電子元器件供電。
2、控制部分
因為我們也不能保證我們使用的電源它能夠100輸出的是我們需要的電流,所以,工控機主板還必須經過電感、電容等整流控制部分進行整合后才可以達到理想值。整個過程大概是這樣:12V電壓輸人之后,跟我們實際CPU需要使用的電壓還有很大差距,需要個轉變的過程,于是通過PWM控制的兩個MOS管開始工作,在開關作用下形成脈沖電流,然后通過電感儲能形成平滑的直流電,就生成了我們所需要的電流。
3、輸出部分
如果經過上面控制部分的整合、調整還不能達到我們工控機主板元器件所需要的用電要求,那么我們就還需要經過輸出濾波電容的過濾,方可輸出到CPU,從而為CPU提供穩定的低電流。
我們再對參與給主板供電單元的元件進行下補充:

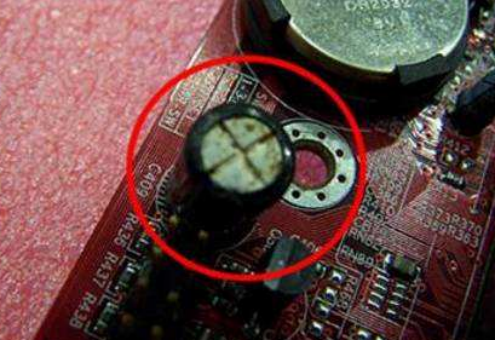

晶體管:在電路中主要起到開關的作用,可以預防高電壓,避免引起主板故障。
?。ňw管)

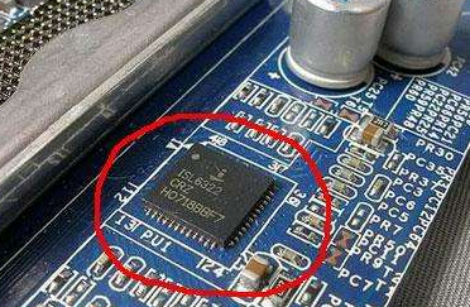

電源控制芯片:通過快速的開啟和關閉,把主板電壓降低到CPU和芯片組能夠使用的電壓。
?。娫纯刂菩酒?/span>
濾波電容:用來存儲電荷,如果外界電壓比自身的電壓高,就會充電,否則就會放電,使電壓保持穩定的狀態。
?。V波電容)
電感元件:減少噪聲、保持電流的穩定的作用。我們都知道,當流過電感的電流發生變化的時候,線圈會對電流造成個阻礙,使電流產生變化,因此它在此處起到了穩定電流的作用。
?。姼性?/span>
