一、485串口卡是什么？

　　由于企業信息化的需要，企業在儀表選型時其中的一個必要條件就是要具有聯網通信接口。最初是數據模擬信號輸出簡單過程量，后來儀表接口是RS-232接口，這種接口可以實現點對點的通信方式，但這種方式不能實現聯網功能。隨后出現的RS-485解決了這個問題。

　　RS-485設備與設備之間連接需采用屏蔽雙絞線，手拉手串接方式為更佳，根據采用的波特率和連接線距離適當增加信號中繼器。目前除了有單進單出的中繼器還有一進多出的雙向中繼器，同時也增加了組網的靈活性。下面我們就簡單介紹一下RS-485。

　?。?85串口卡）

　　二、485串口卡的工作原理：

　　RS485采用差分信號負邏輯，＋2V～＋6V表示“0”，-6V～-2V表示“1”。RS485有兩線制和四線制兩種接線，四線制只能實現點對點的通信方式，現很少采用，現在多采用的是兩線制接線方式，這種接線方式為總線式拓樸結構在同一總線上最多可以掛接32個結點。在RS485通信網絡中一般采用的是主從通信方式，即一個主機帶多個從機。很多情況下，連接RS-485通信鏈路時只是簡單地用一對雙絞線將各個接口的“A”、“B”端連接起來。

　　三、工控機如何擴展485串口卡？

　　一般來說，工控機都是通過PCI槽或者PCI-E槽來擴展485串口卡的。485串口卡按串口數分可以分為一拖二485串口卡，一拖四485串口卡和一拖八485串口卡。

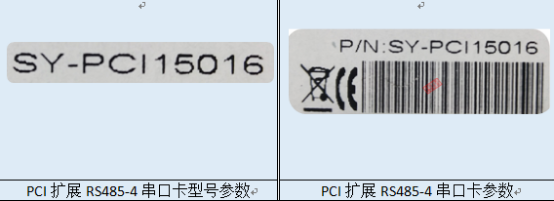

　　下面是我們公司PCI槽測試的485串口卡型號：

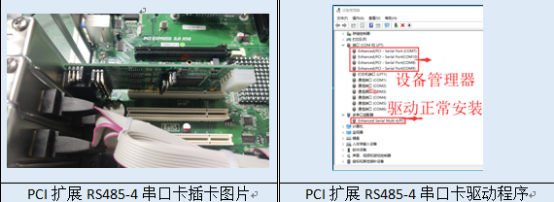

　　工控機PCI槽插卡后狀態以及工控機擴展485串口卡完成圖：

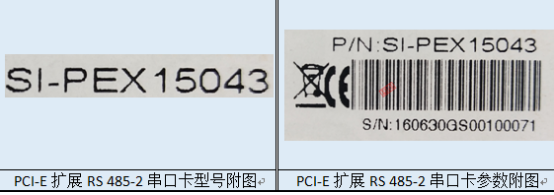

　　下面是我們公司PCI-E槽測試的485串口卡型號：

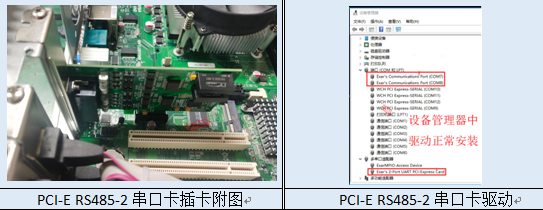

　　工控機PCI-E槽插卡后狀態以及工控機擴展485串口卡完成圖：

　　四、485串口的優點：

　　1.RS-485的數據更高傳輸速率為10Mbps。

　　2.RS-485接口是采用平衡驅動器和差分接收器的組合，抗共模干擾能力增強，即抗噪聲干擾性好。

　　3.RS-485接口的更大傳輸距離標準值為4000英尺(約1219米)，實際上可達3000米，另外RS-232-C接口在總線上只允許連接1個收發器，即單站能力。而RS-485接口在總線上是允許連接多達128個收發器。即具有多站能力,這樣用戶可以利用單一的RS-485接口方便地建立起設備網絡。

　　4.RS485接口連接器采用DB-9的9芯插頭座，與智能終端RS485接口采用DB-9(孔)，與鍵盤連接的鍵盤接口RS485采用DB-9(針)。

　　RS-485:適用于多主機/驅動器工業環境。其典型應用與RS-422相似，包括:過程自動化(化工、釀造、造紙)、工廠自動化(汽車制造、金屬加工)、HVAC、安防、電機控制、運動控制。
